Инструкция по использованию редактора карты

Начало работы

Включение и выключение редактора карты осуществляется нажатием на клавишу в правом верхнем углу карты локаций и маршрутов.

После включения редактора карты становятся доступны его основные функции.

Редактор карты включает в себя следующие компоненты:
• Редактор маршрутов
• Редактор маркеров
• Менеджер пользовательских объектов

Включение каждого из указанных компонентов производится клавишами , , , которые появляются в правом верхнем углу после включения редактора карты.

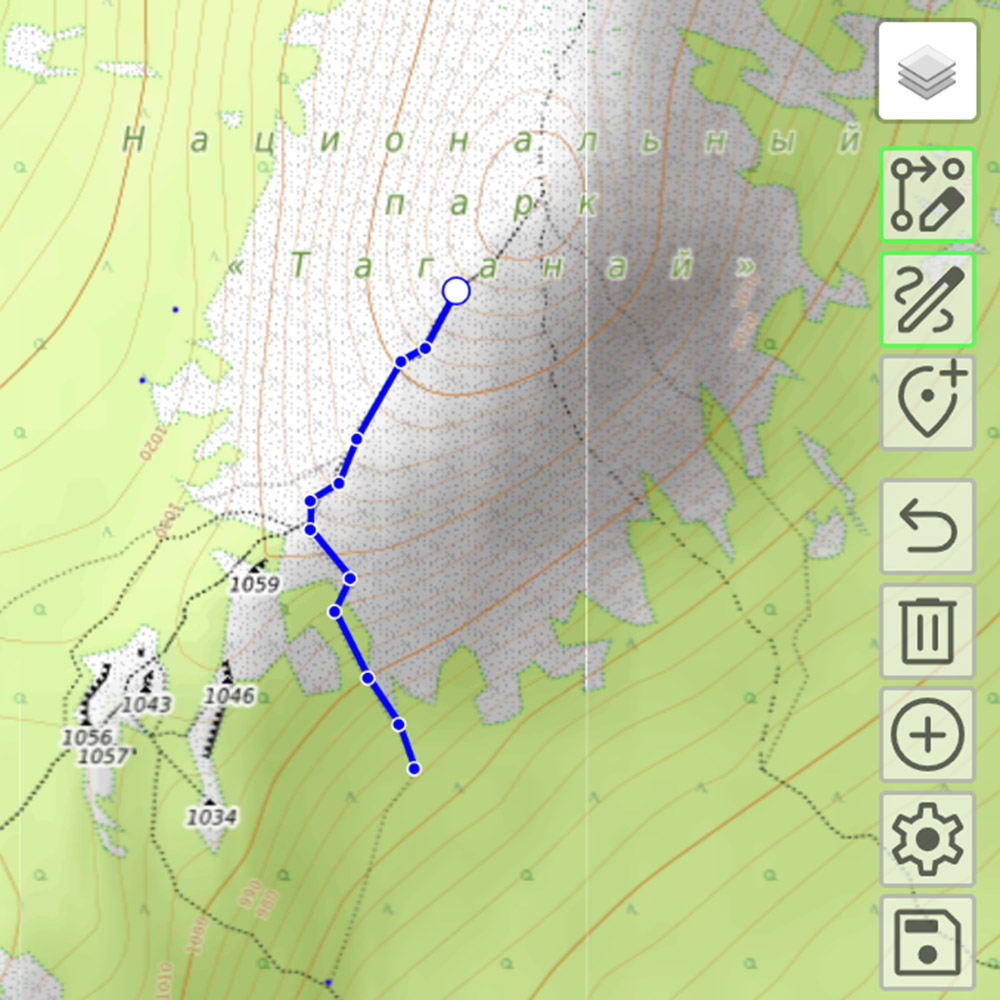

Редактор маршрутов

Редактор маршрутов предназначен для построения треков к туристическим локациям.

Он позволяет строить параллельные, последовательные или радиальные туристические маршруты. Редактор можно использовать как для построения собственных маршрутов, так и для выделения и дополнения уже существующих на карте треков при планировании похода. Маршрут состоит из участков, которые могут быть соединены общими пунктами или быть независимыми. Например, для многодневного маршрута удобно использовать последовательно соединённые участки для каждого перехода. Для походов к локациям с альтернативными маршрутами удобно использовать параллельные участки с общим стартом и финишем. Для планирования походов из базового лагеря к разным природным локациям в окрестностях можно построить радиальный маршрут с общим стартом.

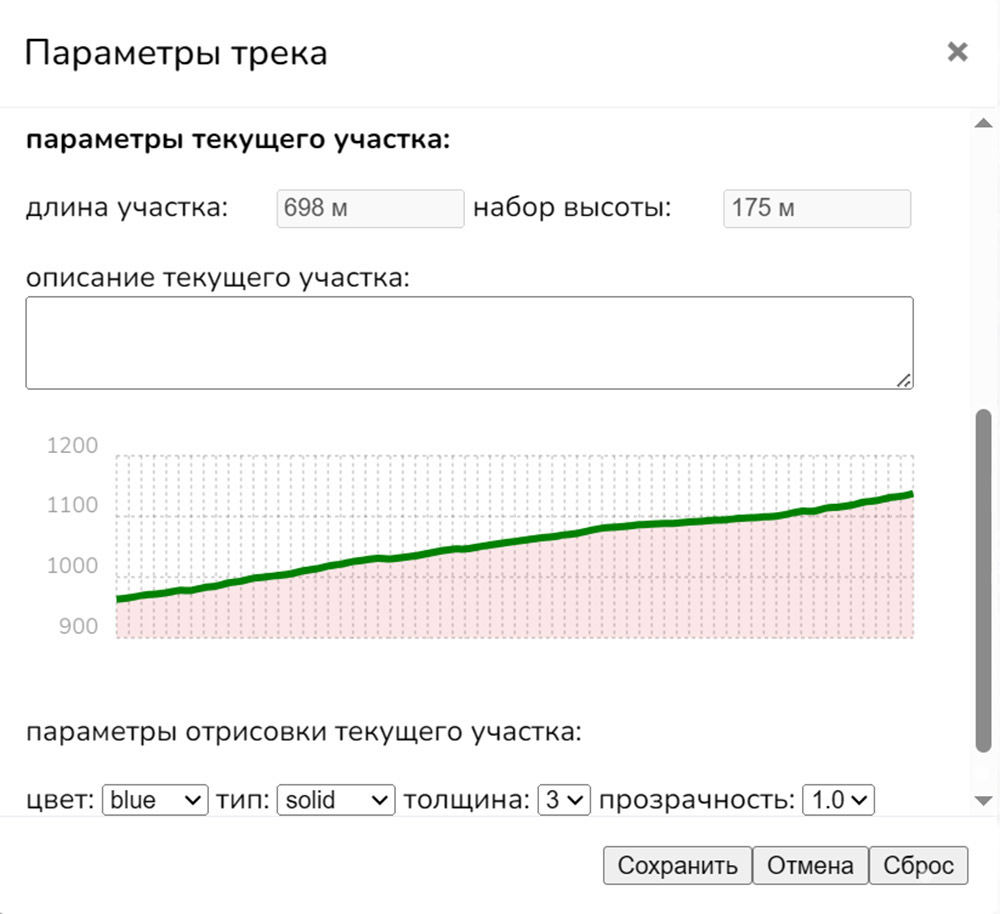

Каждый участок может иметь свой стиль линии, толщину, цвет, прозрачность, которые можно менять для условного обозначения особенностей данного участка маршрута. Для доступа к параметрам нужно нажать или вызвать контекстное меню правой кнопкой мыши (или долгим нажатием на линию на сенсорном экране). Здесь можно изменить как общие параметры маршрута, так и параметры текущего (выделенного в данный момент) трека. В параметрах отображаются такие общие характеристики маршрута, как общая длина маршрута, общий набор высоты на маршруте, координаты точек старта и финиша, если они заданы. Ниже идут характеристики текущего (редактируемого в данный момент) участка маршрута, в т.ч. длина участка, набор высоты на участке, а также графический профиль набора высоты, что полезно для горных маршрутов.

Кроме того, для каждого участка можно добавить описание, которое будет отображаться в дальнейшем на карте при его выборе.

Ввод маршрута начинается с создания первого участка, для чего нужно нажать . Добавление каждого последующего участка в маршрут осуществляется нажатием этой же кнопки. При этом, если была выделена какая-либо точка трека на карте, то новый участок будет начинаться из этой точки.

Каждый участок представляет собой непрерывную линию из узловых точек и может быть продлен только от его крайних узлов. Для продления любого участка в маршруте нужно выбрать данный участок, при этом его узловые точки будут выделены визуально, и затем выбрать крайнюю точку.

Для любого участка маршрута можно создать ответвление из любого не крайнего узла. Для разветвления маршрута нужно выбрать любую не крайнюю узловую точку и добавить новый участок, нажав , после чего ввести параметры нового участка в открывшемся окне. Если в том месте, из которого нужно произвести разветвление маршрута, нет узловой точки, можно её создать двойным кликом на линии трека.

Помимо продления и разветвления участков трека, можно производить их объединение и деление. Если необходимо разделить участок на два, нужно выделить точку, в которой предполагается деление, левой клавишей и затем открыть свойства этого узла . Здесь будут доступны для выбора соответствующие опции деления и объединения треков. Для объединения двух треков, соответственно, нужно выделить узел, который является общим для обеих треков, которые необходимо объединить в один. Указанные операции позволяют легко и быстро выделить большие куски треков, удалять их и создавать взамен новые, что значительно упрощает редактирование уже готовых маршрутов.

Во взаимосвязи с операциями продления, разветвления, деления и объединения участков трека, используется их стыковка, т.е. соединение нескольких треков в один непрерывный маршрут. Это полезно тогда, когда нужно точно посчитать общую длину маршрута, набор высоты или определить кратчайший путь, для этого между отдельными участками маршрута не должно быть разрывов. Для стыковки участков нужно выбрать один из них в крайней точке и нажать на второй участок, с которым он должен соединиться (строго в точке соединения), после чего появиться запрос на соединение участков. Для соединения в один непрерывный маршрут участков не из крайних точек, нужно добавить новый участок-перемычку.

Удаление любого узла из линии осуществляется нажатием на клавишу в правом меню на карте. Для удаления из маршрута целого участка, необходимо его выбрать (но ни одна из узловых точек участка при этом не должна быть активирована) и нажать в меню . Чтобы снять выделение с активной точки, нажмите на треке в любой его части между точками.

Расчет длины маршрута, набора высоты и кратчайшего пути производится автоматически и отображается в параметрах. Длина маршрута определяется как простая сумма длин его участков, если не выбраны точки старта и финиша. Если обе точки указаны, тогда длина будет рассчитана как кратчайший маршрут от точки старта до точки финиша. Аналогично считается общий набор высоты для маршрута. Выбор параметров точки осуществляется правой кнопкой мыши на выделенном узле маршрута (или долгое нажатие на сенсор смартфона).

Для участка параметры длины и набора высоты рассчитываются автоматически. Набор высоты считается по направлению от первой введённой точки участка к последней. Профиль набора высоты также строится в этом направлении. Поэтому желательно строить отдельные участки маршрута от их начала к финишу, а не наоборот, хоть это и позволяет редактор. Если же возникла необходимость поменать направление любого из участков в маршруте, это можно сделать в свойствах, нажав кнопку "развернуть трек".

В свойствах маршрута вы таже увидите перечень всех участков, загруженных в данный момент в редактор. Здесь можно установить каждому участку его порядковый номер в маршруте. Порядковый номер участка определяется автоматически, для этого используются кнопки: "добавить участок в маршрут", "переместить вверх" и "переместить вниз". Кроме того, можно задать тип участка: "основной" или "радиальный". В таблице помимо номера каждого участка отображается его преимущественное направление (азимут).

После того, как новый участок добавлен в маршрут вы имеете возможность включить автоматический поиск водных объектов на тропе, это полезно для сплавов и для туристических маршрутов, которые предполагают пересечение рек вброд и переправу через другие водоёмы. Включив соответствующую опцию в свойствах маршрута, на графике вы увидите отображение водных участков и их общую длину. Общая длина для удобства включает в себя и прибрежные участки. Это необходимо, поскольку границы рек и водоёмов на практике не имеют стационарного положения и существенно меняются в период паводков и половодья. Таким образом, реальная протяжённость водных объектов может оказаться значительно меньше, особенно когда маршрут прокладывается, например, в пойме реки.

Помимо водных объектов вы можете включить автоматическое определение окружения маршрута. При этом будет производится поиск туристических стоянок поблизости от тропы (на удалении до 300 метров), родников, сложных участков, таких как броды и болота. Кроме того, для информации выводятся сведения о наличии вышек связи в радиусе 3-х км от тропы. Также будет выведено предупреждение, если какой-либо из участков маршрута попадёт в границы особо-охраняемой территории (заповедника, заказника, национального или природного парка).

Наконец, можно включить автоматический подсчёт протяжённости тропы в разных типах ландшафта: горный, лесной, полевой, а также расчёт удалённости маршрута от существующих троп и дорог. Последние опции позволяют оценить сложность тропы, когда она проходит по курумнику, по нетронутому лесному массиву или вдали от протарённых другими путешественниками маршрутов. В следующих версиях программы появится возможность дополнительно учитывать категорию туристических троп и дорог.

Редактор маркеров

Редактор маркеров позволяет выделить графически начало и окончание маршрута, обозначить его промежуточные точки и интересные локации.

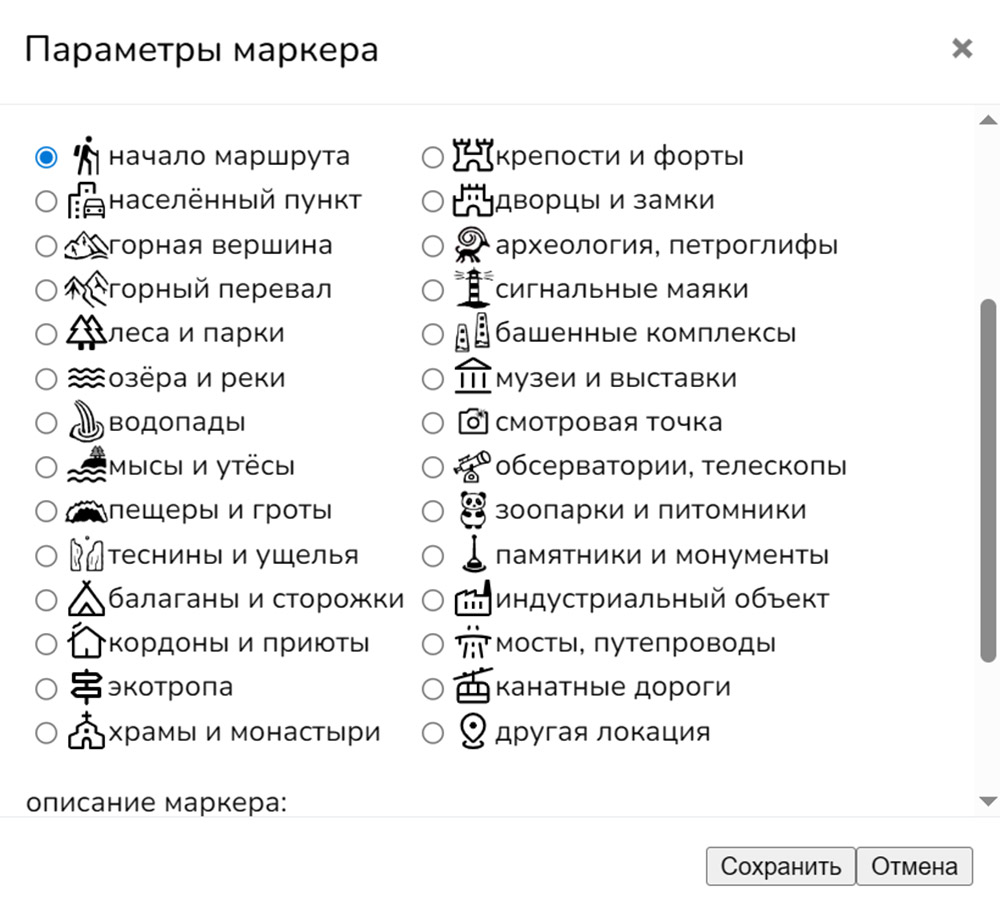

Для обозначения туристических локаций предусмотрено большое количество вариантов маркера: от различных природных локаций до строений и сооружений. Ввести маркер на карту можно простым нажатием мыши на карте или нажатием на , после чего в открывшимся окне ввести параметры маркера.

К параметрам маркера относятся его координаты, тип маркера, описание локации, прозрачность. Описание локации будет в последующем показываться на карте при выборе данного маркера. При описании маркера допустимо использование html-разметки для форматирования текста.

Маркеры можно использовать как совместно с редактором треков, так и отдельно от него, например для нанесения пометок для уже существующих на карте треков, создания не обозначенных на карте локаций.

Расположение маркера можно изменить просто переместив его мышью (или захватить и переместить нажатием и смещением на сенсоре). Перемещение доступно только при включенном редакторе маркеров.

Удалить выбранный маркер можно нажав в меню .

Изменить параметры маркера можно нажав или вызвать контекстное меню правой кнопкой мыши (или долгим нажатием на маркер на сенсорном экране мобильного устройства). Изменить можно любые параметры маркера, в том числе его тип.

При сохранении gps-треков (подробнее см. в следующем разделе) маркеры, загруженные в данный момент в редактор, можно интегрировать в gps-трек. Для этого отметьте соответствующий чекбокс в меню сохранения. Это позволит отображать ключевые точки на маршруте в вашем навигаторе. Однако, разные модели навигаторов поддерживают не все типы (иконки) маркеров (например: camp, water, peak, cave).

При создании маркеров используйте следующий лайфхак, если у вас старая модель навигатора Garmin (eTrex, GPSMAP): чтобы обойти ограничение навигатора (невозможность именовать отдельные участки маршрута), добавляйте в стартовую точку каждого нового участка маршрута или прямо над ней путевую точку (маркер) с описанием этого участка. Навигатор отобразит иконку и описание участка маршрута прямо на изломе трека.

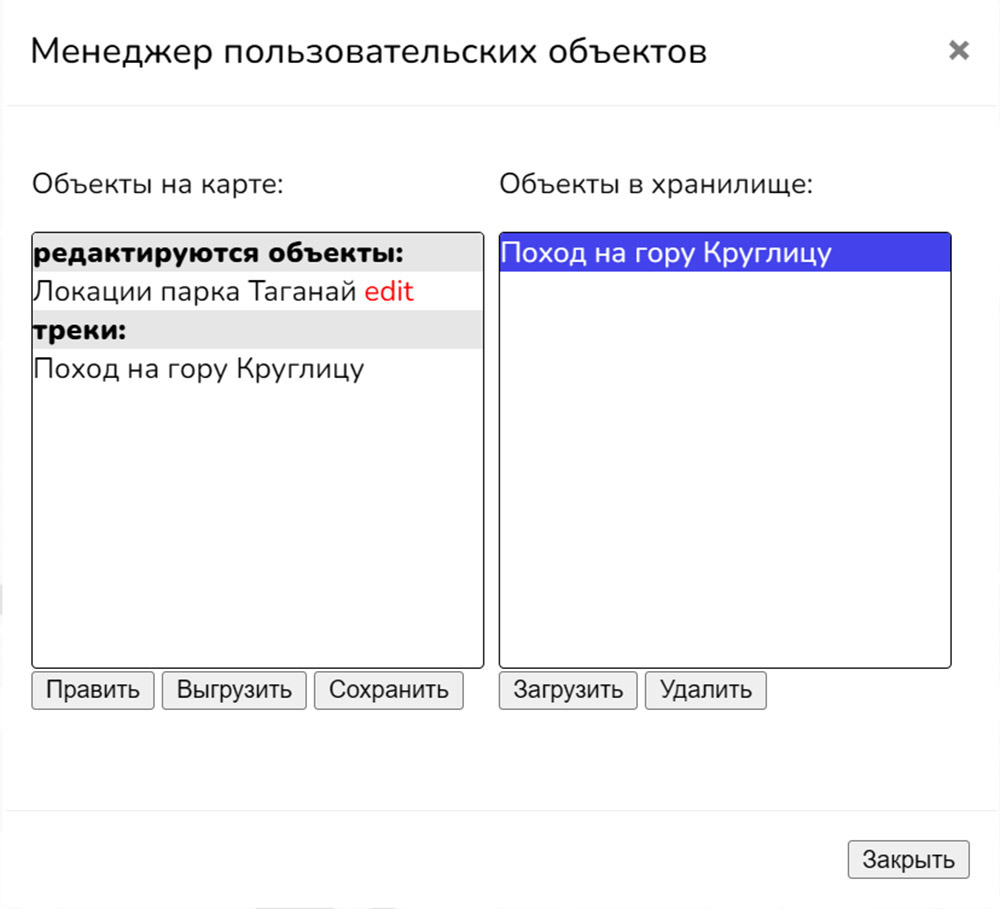

Менеджер пользовательских объектов

Менеджер пользовательских объектов предназначен для сохранения и загрузки в последующем созданных пользователем треков.

В менеджере объектов отражаются маршруты и маркеры, находящиеся в данный момент в веб-хранилище, загруженные на карту и загруженные в редактор.

Маршруты сохраняются в веб-хранилище до момента очистки кэша сайта в настройках веб-браузера. Не очищайте кэш сайта, если вы хотите сохранить маршруты и маркеры для последующего редактирования.

Объём веб-хранилища составляет 5Мб, что позволяет сохранить достаточно большое количество маршрутов и маркеров (несколько сотен маршрутов большой протяженности).

Сохранение маркеров осуществляется группами. Удобно группировать и сохранять маркеры, связанные между собой одним маршрутом.

Пользовательский маршрут или группа пользовательских маркеров может находится в состоянии редактирования или в состоянии просмотра на карте. Состояние редактирования обозначается пометкой edit рядом с названием трека и группы маркеров. Одновременно в редактор треков может быть загружен только один маршрут и одна группа маркеров. Количество треков и маркеров, загруженных на карту при этом не ограничено. При загрузке трека в редактор или при выключении редактора текущий редактируемый маршрут перемещается на карту.

Для удаления маршрута или группы маркеров с карты, нужно выполнить их выгрузку. Одновременно пользовательский объект будет удалён и из редактора. Перед выгрузкой объектов из редактора и с карты нужно их сохранить, иначе изменения будут потеряны.

Сохранение треков и маркеров в веб-хранилище можно осуществить как с карты, так и непосредственно из редактора. При сохранении маршрутов и групп пользовательских маркеров используется название, указанное в свойствах маршрута и группы маркеров. Поэтому пользовательским объектам необходимо давать уникальные имена.

Предусмотрена возможность сохранения треков и маркеров непосредственно на жёсткий диск локального компьютера или в память смартфона. Эта функция работает только в браузерах, которые поддерживают доступ к локальному диску устройства (проверено в Google chrome и Yandex browser). Меню для сохранения данных в локальной памяти компьютера открывается посредством нажатия сочетания клавиш ctrl + "s". В локальной памяти сохраняется служебный файл с данными в формате txt, который в последующем можно открыть указанными браузерами (ctrl + "o") и продолжить редактирование данных. Помимо сохранения служебного файла, в локальной памяти можно сохранить gps-трек в формате gpx, который можно в дальнейшем использовать во всех навигаторах, поддерживающих данный формат. Диалоговое окно сохранения gps-трека вызывается сочетанием клавишь ctrl + "g". О разных вариантах сохранения gps-треков прочтите в следующем разделе.

Если ваш браузер не поддерживание прямое сохранение на диск (в локальную память) устройства, выберите в меню сохранения опцию "загрузить через браузер". Файлы gps-трека будут сохранены браузером в папку, выбранную в его настройках для загрузки документов.

Авторизованные пользователи могут сохранять треки и маркеры в базу данных на сервере проекта. В последующем их можно будет найти в своём личном кабинете, проанализировать параметры маршрута или открыть его для редактирования, в любой момент сделать экспорт в gps-трек и загрузить в ваше навигационное оборудование или поделиться маршрутом похода с друзьями. Часть этих функций в настоящий момент находится в разработке.

Особенности GPS-навигаторов

При выборе варианта сохранения gps-трека учитывайте особенности работы разных навигаторов и программ с gps-маршрутами, содержащими в себе множество участков.

Многотрековый GPX - это файл, содержащий в себе несколько gps-треков соединённых последовательно. Это современный и самый удобный формат, отображающий описание каждого участка на маршруте. Однако, формат не совместим со многими старыми устройствами (см.таблицу).

Мультисегментный трек - это файл в котором содержится один сегментированный gps-трек. Не самый удобный формат, поскольку не отображает (без обходных путей) имена и описание отдельных участков маршрута. С некоторыми недостатками используется для старых устройств.

Ещё один способ сохранения маршрута, состоящего из нескольких участков - разбить его на отдельные gpx-файлы и загружать их поочерёдно. Наименее удобный вариант, но позволяющий сохранить и отобразить описание к каждому участку маршрута. Используется для старых устройств.

Как ведут себя популярные GPS-навигаторы

Навигатор	Многотрековый GPX	Мультисегментный трек
Старые Garmin (eTrex, GPSMAP)	Плохо. Видят только первый <trk>, остальные игнорируют. Либо выдают ошибку импорта.	Средне. Отображают все сегменты на карте, но не соединяют их «хвостами». Имен сегментов нет.
Garmin Connect / Explore	Плохо. Часто импортируют только первый кусок или сшивают их в хаотичную линию.	Средне. Импортируют как один трек, но в зависимости от ОС (iOS/Android) могут склеить точки паузы прямой линией.
OsmAnd	Хорошо. Читает все <trk>, корректно показывает их имена в списке слоев.	Средне. Показывает единый трек с разрывами. Имен сегментов нет.
Locus Map	Отлично. Идеально поддерживает структуру, позволяет скрывать/показывать отдельные <trk>.	Хорошо. Читает без проблем.
Guru Maps / MAPS.ME	Отлично. Импортирует как папку с отдельными именованными треками внутри.	Хорошо. Показывает одну линию с визуальными разрывами.
Strava / Веб-сервисы	Плохо. Загрузит только первую активность.	Плохо. Чаще всего игнорирует тег <trkseg> и соединяет конец одного сегмента с началом другого прямой линией, ломая статистику.

В таблице <trk> - это отдельный трек, <trkseg> - отдельный сегмент.

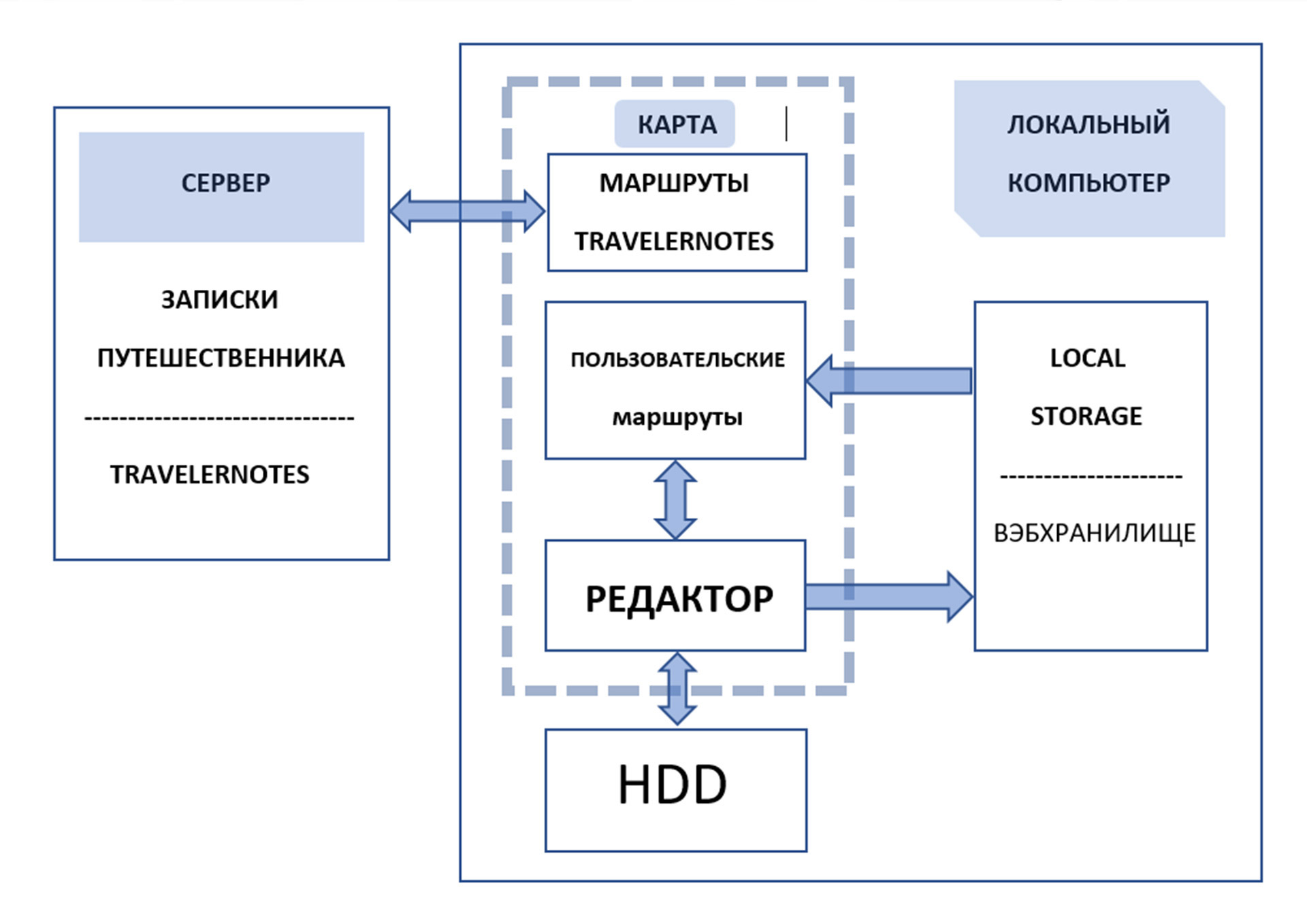

Схема редактора карты

Ниже приведена графическая схема компонентов редактора карты и функциональных связей между ними.

Задать вопросы по использованию редактора и высказать пожелания по его развитию можно автору проекта в разделе контакты.

Июнь 2026 г.
